倍速链的工作原理

先来看一下倍速链的实际安装图片：

从上图可以看到：倍速链安装在型材上，滚子在链条前进时和型材接触。所以倍速链的工作原理如下：

① 链条处于前进状态，而滚子在前进的同时还会转动；

② 前面说到了在有负载时，滚轮和滚子可以看作是刚性连接。因此，滚轮在前进的时候和滚子一起转动；

③ 整体的效果就是：负载跟着链条本身速度前进的同时，还会被滚轮的自转带着更快的前进。

基于以上原理，倍速链可以使负载的前进速度达到链条前进速度的数倍。

而关于倍速链的倍速比又是怎么来的呢？接下来我们就来分析一下。

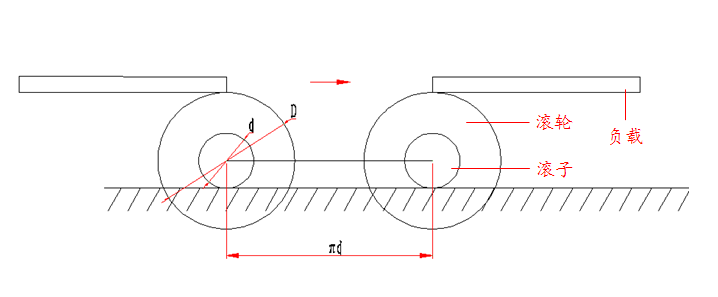

设在t时间内，滚子转动一圈，那么链条前进的距离为πd；而负载前进的距离为πd+πD（链条行进的同时，负载还会前进一个滚轮的周长）。

那么链条的运行速度：v0 = πd/t

负载的运行速度：v =（πd+πD）/t

因此倍速比={（πd+πD）/t } ÷ （πd/t）= 1+D/d

由于滚轮直径D可以成倍的大于滚子直径d，因此工装板（工件）的前进速度v可以使链条前进v0速度的若干倍，这就是倍速链的增速效果原理，增大滚轮滚子的直径比D/d就可以提高倍速链的增速效果。

实际上前面的假设与实际情况是有一定距离的，各运动副之间不可避免地存在移动摩擦，滚子与导轨之间也可能产生一定的滑动，所以实际的增速效果要比理论计算值小。

增速效果是倍速链的一个重要技术指标，质量差的链条由于设计与制造精度较差，其增速效果也会很差。由于增速效果与滚子、滚轮的直径直接相关，根据公式可知，只要增大滚轮滚子的直径比D/d就可以提高倍速链的增速效果，而要增大滚轮的直径又受到链条节距的限制，而减小滚子的直径也一定受到链条结构的限制，所以倍速链的增速幅度是有一定限制的，通常的增速效果为v=（2~3）v0，常用的规格为2.5倍速输送链和3倍速输送链。
