空调配管输入输出管焊接连续流项目

第一部分：项目总体说明：

项目名称：配管F6输入输出管焊接连续流项目（以下简称配管F6）；

项目内容：对配管现有F6产线进行升级改造用于生产26/35/51/72系列小风管输入输出管组件生产；

第二部分：配管F6线适应性要求：

1. 工作时间：每天24h运转；

2. 工作电源：AC380V±10%，50Hz；

3. 压缩空气压力：0.4～0.75MPa；

4. 工作环境温度：0～45℃；

5. 湿度：≤95%；

6. 小风管组件适应产品：见附表1：

附表1:F6线可生产机型明细表

第三部分、配管F6线连续流线体总体要求：

一、 当前线体组成：

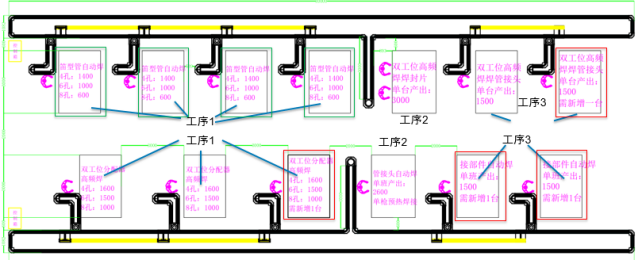

当前配管F6输入输出管线由手动焊台+单机高频焊台+单机自动焊台+流利条线体+简易皮带线及附属设施等组成，具体见下图：

二、 总体要求：

输入输出管分别增加1条单轨道托盘输送线体，同时取消手动圆焊台，采用自动焊台，将两种组件按约定工序进行依次叠加焊接至成品，实现连续焊接下线，达成直接减人+班产提升目的。

三、 线体产能要求：

要求产能3000件/10.25h（节拍≤12秒/件）(注:节拍时间包括单工序焊接时间+人工取放时间+前后组件流转时间；针对焊接工序，除焊接时间+人工拿取物料时间，员工放行操作位托盘物料盒至下一个托盘物料盒到操作位，节拍≤3秒；针对成品下线工序，使用自动下线机构，托盘物料盒到达下线位开始，成品自动下线至下一件成品托盘到达下线位，总节拍≤12秒。
