倍速链流水线详情

在工业生产领域，倍速链物流线堪称关键 “利器”。它优势显著：输送效率高，承载强，适应性广，不惧恶劣环境与工艺调整，安装维护简便，自动化程度高，定位准、成本低、安全性好，助力企业高效生产。

       简单来说，倍速链物流线的搭建轻松便捷，省时省力，核心物料只需要两条倍速链，配套的倍速链轮以及型材，便可搭建而成。

       但对于初次涉足此领域的伙伴而言，我感觉，最大的问题应该是倍速链两端的固定与张紧，不知该从何处下手，别慌，继续向下看。

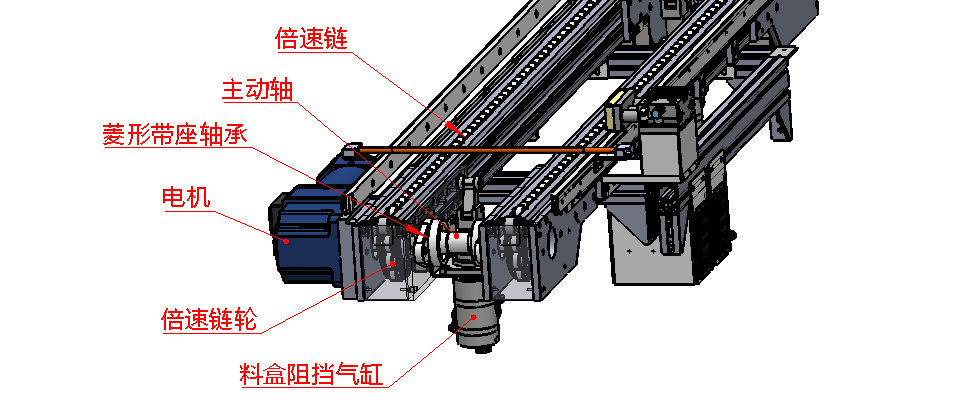

       将倍速链轮放置在两个机加工件的中间（左右各放置一个倍速链轮）机加件固定在倍速链型材的左右两侧，两条倍速链分别顺滑搭于两个倍速链轮上方，严丝合缝；

       菱形带座轴承牢牢固定在机加工件上，主动轴从倍速链轮和菱形带座轴承和中间穿过，将左右两侧的倍速链轮成功链接起来，而电机适时接入突出的主动轴的一端，为整套机构提供动力。（参考下图）

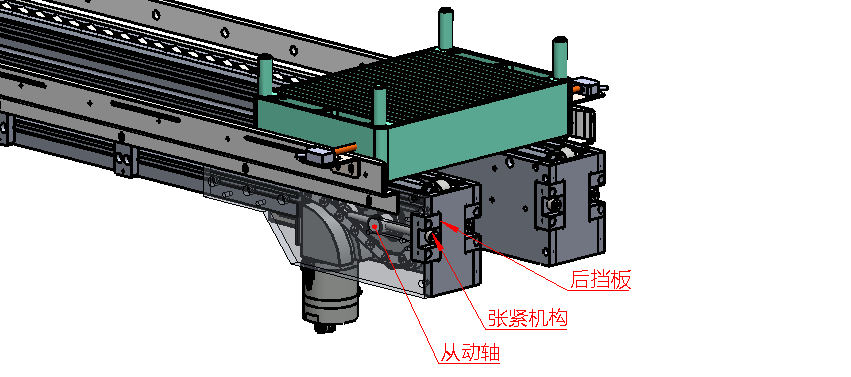

       主动轴侧的连接还是相对比较简单的，反观从动轴侧，对倍速链的张紧是相对较为关键的一环，但机构相对来说还是比较简单的，我们仅需在从动轴的两端开两个螺纹孔，再与后挡板处安装一枚长螺钉，使螺钉与从动轴链接，轻轻旋动螺钉，施加扭力，倍速链便会乖乖收紧，张力恰到好处，保障运转顺畅无阻。（如下图）

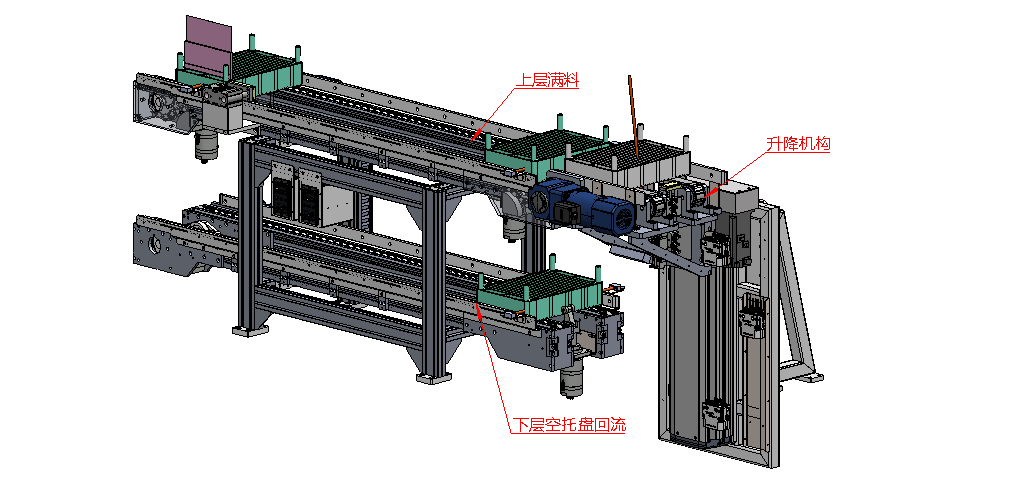

       若是追求更高的生产能效，想要实现上层便捷取放料，下层托盘高效回流也并非难事，只需将倍速链搭为双层结构，中间辅以部分型材稳固连接即可，在下料端的方向放置一个小型的升降机机构，便可轻松实现，上层取放料，下层托盘回流（如下图）

       为了方便各位实操应用，现将该套机构所使用的关键部分物料规格罗列如下：

倍速链调速电机型号：200yf03-100YF（带刹车），

配套的调速器型号：200GV22-100GF20RC，

菱形带座轴承型号：T-BDU205，

倍速链型号VMW02-BS25-C208A-122（节数根据实际需求），

倍速链轮型号VLW02-BS25-C208A-10-D25，

倍速链回程导轨型号VMH01-BS25-C208A；
